リフォームwiki ノーリツのガス給湯器について
住まいに合わせた設置と、品番の読み方
排気の向きや配管カバー、型式の記号、外壁に合わせたカラーを確認します。
01
設置を整える別売部材
- 配管カバー
- 給湯器の下にある配管を覆い、外観を整えます。本体色に合わせた選定が可能です。
- 防振壁掛金具
- ALC壁などへの取り付けで、振動への配慮を行う部材です。
- 側方排気カバー
- 排気を左右などへ向けるための部材。給湯器と設置条件に合うものを選びます。
- 排気カバー
- 上方などに排気方向を変えるための部材です。
- 据置架台
- 壁掛形を架台に設置する場合などに使用します。
- アルコーブ排気カバー
- 集合住宅のアルコーブで、廊下側への排気方向などを調整します。
- 据置台
- 壁掛形の機器を支え、壁への負担を軽減するための部材です。
排気部材は自由に組み合わせられるものではありません。対応機種、周囲の離隔距離、設置方向を施工説明書で確認して選定します。
02
循環アダプターも、取り替え時に確認
JX型の循環アダプターは、従来のHX型よりフィルター部がコンパクトなデザインです。カタログの比較は直径82→78mm、突出高さはいずれも14.5mm。ねじが見えにくいリング形状を採用しています。
循環アダプターも長期間使う部品です。カタログでは使用7年以上の場合、給湯器交換時の同時取り替えを案内しています。
03
ふろ給湯器の品番を読む
例：GT-C2472PAW-1 BL。前半はシリーズや給湯能力、後半はグレード・設置方式などを表します。
| 記号 | 意味 |
|---|---|
| GT-C | 設置フリー形・高効率タイプ |
| GT-CP／GT-CV | 高効率タイプ。ドレンアップ／三方弁方式など、ドレン排水方式の違い |
| GT | 設置フリー形・従来タイプ |
| GRQ-C | 隣接設置形・高効率タイプ |
| GTS-C | バスイング・高効率タイプ |
| 24／20／16 | 給湯能力（号数） |
| 72など | 開発番号・シリーズを示す数字 |
| PAなどのプレミアム記号 | プレミアム。W除菌・除菌などの仕様は機種で確認 |
| A／SA | スタンダード（フルオート）／シンプル（オート） |
| W／R | 壁掛形／据置形 |
| -1・-2など | 変更・改良などによる区分 |
| BL | BL認定品 |
04
給湯専用機の品番を読む
例：GQ-C2447WX BL。GQは給湯器を表し、Cは高効率タイプの区分です。
| 記号 | 意味 |
|---|---|
| GQ-C／GQ | 高効率給湯器／従来タイプの給湯器 |
| 24／20／16／10／5 | 給湯能力（号数） |
| WX | 壁掛形。PRO-TEC／ハイブリッド給湯などの仕様 |
| RX | 据置形。ハイブリッド給湯などの仕様 |
| WS | 壁掛形。Q-TEC／ハイブリッド給湯などの仕様 |
| AWX | 高温水供給式・クイックオートなどの仕様 |
同じ記号でも世代によって機能が異なる場合があります。品番の一部だけで機能や取り付け互換性を判断せず、全体の型式で確認してください。
05
設置・給排気を表す記号
| 記号 | 意味 |
|---|---|
| L | アルコーブ設置形 |
| T | PS扉内設置形 |
| TB | PS扉内後方排気延長形 |
| H | PS扉内上方排気延長形 |
| C | PS扉内前方排気延長形（給湯器など） |
| FF／SFF | 強制給排気・2本管上方などの仕様 |
| FFA | 強制給排気・二重管上方などの仕様 |
| FFB | 強制給排気・後方などの仕様 |
| F | 強制排気形 |
表示のない機種の設置条件も含め、給排気の形状・口径・延長距離は機種ごとに確認が必要です。
06

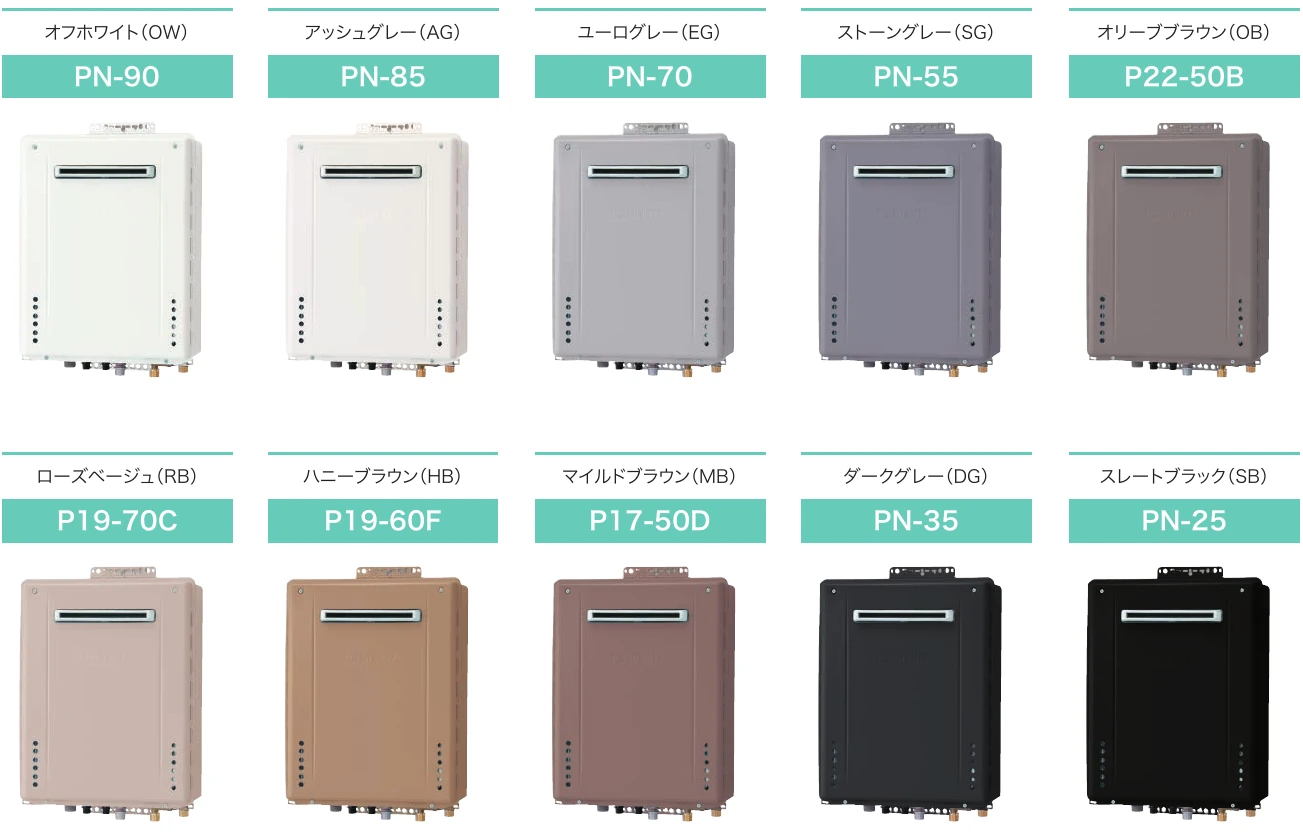

外壁になじむ、準標準色
標準色のプレシャスシルバー（GQはホワイト）に加え、カタログでは16色の準標準色を案内しています。外壁や周囲の色に合わせて選べます。
| カラー | 日塗工番号 |
|---|---|
| オフホワイト（OW） | PN-90 |
| アッシュグレー（AG） | PN-85 |
| ユーログレー（EG） | PN-70 |
| ストーングレー（SG） | PN-55 |
| オリーブブラウン（OB） | P22-50B |
| ローズベージュ（RB） | P19-70C |
| ハニーブラウン（HB） | P19-60F |
| マイルドブラウン（MB） | P17-50D |
| ダークグレー（DG） | PN-35 |
| ストレートブラック（SB） | PN-25 |
| 上記以外の準標準色 | P15-40D、P17-50F、P19-70F、P19-70D、PN-30、PN-40 |
カラー名称・番号はカタログ掲載によります。画像はGT70シリーズの例で、画面の色は実物と異なります。受注対応のため、対象機種、納期、配管カバーなどの部材色、耐塩害仕様との組み合わせを事前に確認してください。
