住まいに合った設置方式を選ぶ。

屋外・屋内・集合住宅の設置方式と、仕上がりや排気に配慮する部材をご紹介します。

屋外・屋内の設置方式

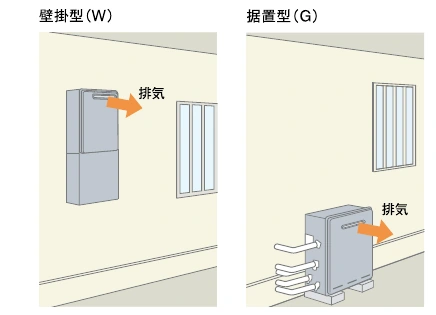

外壁へ固定する壁掛型（W）と、地面側へ設置する据置型（G）があります。

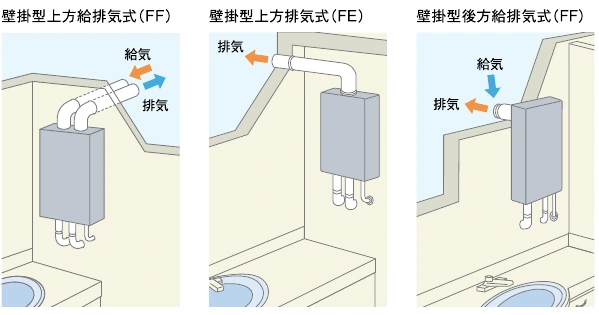

上方給排気式（FF）、上方排気式（FE）、後方給排気式（FF）など、給排気の経路に合わせて選びます。

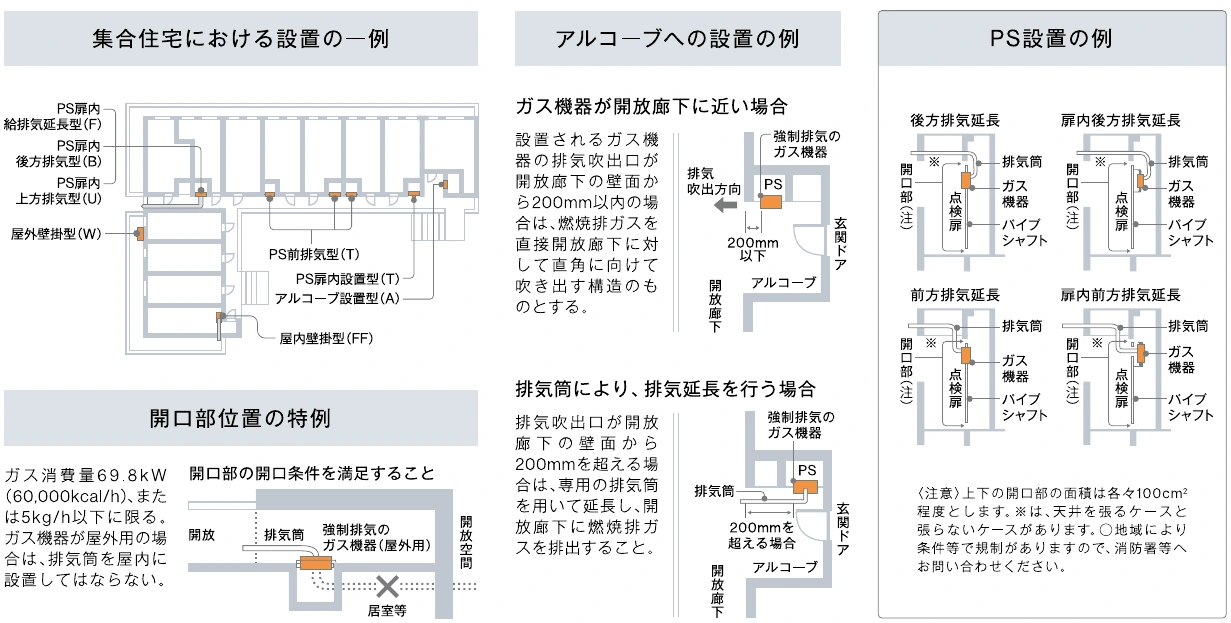

カタログでは、開放廊下の壁面から排気吹出口が200mm以内の場合と、200mmを超えて専用排気筒で延長する場合などを区別しています。機器の設置方式だけでなく、周囲の開口部・廊下・居室との関係を確認します。

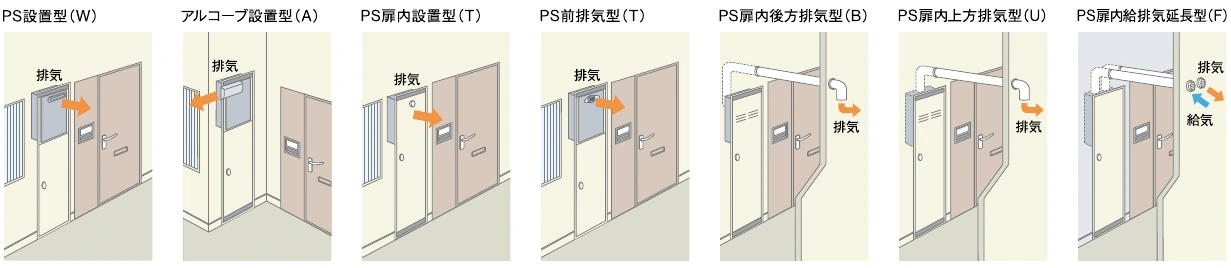

集合住宅の設置図を見る

掲載図はガス消費量69.8kW（60,000kcal/h）または5kg/h以下などの条件による例です。屋外用機器の排気筒を屋内に設置してはいけません。上下開口部の面積は各約100cm²とする例が掲載されています。地域や設置条件で規制が異なるため、実際の工事は施工説明書と所管窓口の確認が必要です。

露出する配管を隠して、外観をすっきり仕上げます。

壁掛型を地面側に設置。壁面の強度やネジ固定に制約がある場合にも利用します。

前方の排気を上方へ変更。障害物・可燃物・庭木への配慮に使い、後付けもできます。

上方へ排気できない狭い場所向け。排気方向を左右へ変更し、後付けできます。

ゴム部材で壁への振動を軽減。ALC壁などでの振動対策に使います。

UF-C50シリーズはフィルター部φ48.9mm。浴槽の穴あけ寸法は32mmで、従来の50mm穴には取り付けできません。
